단상과 삼상 전원의 전력품질 차이

전력의 기본 이해와 단상 및 삼상 전원의 개념

우리가 일상에서 사용하는 전기는 눈에 보이지 않지만, 그 흐름의 방식에 따라 크게 단상과 삼상으로 나뉩니다. 전력 품질은 전압의 안정성, 주파수의 일관성, 파형의 왜곡 정도 등을 의미하는데, 이를 이해하는 것은 가전제품의 수명을 늘리고 산업 현장의 효율성을 극대화하는 첫걸음입니다. 단상 전원은 가정용으로, 삼상 전원은 주로 산업용으로 쓰인다는 사실은 널리 알려져 있지만, 구체적으로 어떤 원리 차이가 있고 왜 전력 품질에서 차이가 발생하는지 아는 사람은 많지 않습니다.

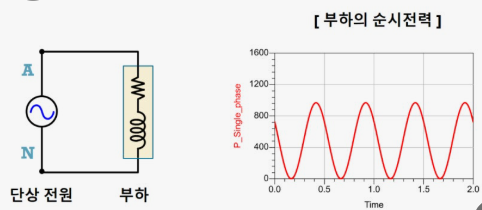

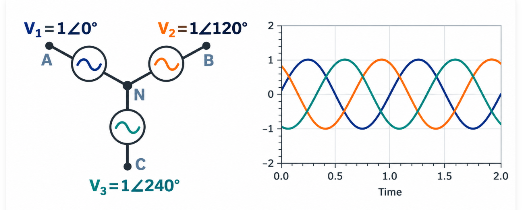

단상 전원은 하나의 전압 파형을 사용하는 방식입니다. 마치 파도 하나가 밀려왔다 나가는 것과 같아서, 전압이 0이 되는 순간이 반복됩니다. 반면 삼상 전원은 120도의 위상차를 가진 세 개의 파형이 겹쳐서 흐릅니다. 이는 전력 공급이 멈추는 순간 없이 연속적으로 이루어짐을 의미하며, 이러한 물리적 차이가 전력 품질의 안정성을 결정짓는 핵심 요소가 됩니다.

단상 전원과 삼상 전원의 주요 특성 비교

두 전원 방식은 구조적, 기능적 측면에서 뚜렷한 차이를 보입니다. 다음은 이를 비교한 표입니다.

특성 항목	단상 전원	삼상 전원
전압 구조	단일 전압	세 개의 위상 전압
주요 사용처	일반 가정, 소규모 사무실	공장, 대형 빌딩, 데이터 센터
전력 효율	상대적으로 낮음	매우 높음
배선 복잡도	단순함 (2선식)	복잡함 (3~4선식)
전력 품질 안정성	부하 변동에 민감함	부하 변동에 강함

왜 삼상 전원이 전력 품질 측면에서 우수한가

삼상 전원이 전력 품질에서 높은 평가를 받는 이유는 에너지 전달의 연속성 때문입니다. 단상 전원은 교류 특성상 전압이 0을 지나는 시점이 생기는데, 이는 정밀 기기나 대형 모터에 미세한 떨림이나 전력 부족 현상을 일으킬 수 있습니다. 반면 삼상은 세 개의 파형이 상호 보완하며 항상 일정한 전력을 유지합니다.

• 전압 안정성: 삼상은 부하가 걸려도 전압 강하가 적어 기기의 오작동을 방지합니다.

• 진동 최소화: 모터 구동 시 단상보다 회전력이 고르게 분포되어 기계적 수명이 길어집니다.
• 도체 효율: 동일한 전력을 보낼 때 삼상은 단상보다 더 얇은 전선을 사용할 수 있어 구리 비용을 절감할 수 있습니다.

일상생활과 산업 현장에서의 실질적인 활용법

일반 가정에서는 대부분 단상 220V를 사용합니다. 하지만 최근에는 인덕션이나 대형 에어컨, 전기차 충전기 등을 설치할 때 삼상 전원의 필요성이 대두되기도 합니다. 만약 집에 삼상 전원이 들어와 있다면, 고전력 기기를 사용할 때 전압 강하로 인한 조명 깜빡임 현상을 훨씬 적게 경험할 수 있습니다.

산업 현장에서는 삼상 전원이 필수입니다. 특히 정밀 가공 기계나 대형 서버실에서는 전력 품질이 제품의 불량률과 직결됩니다. 삼상 전원을 사용하면 전력 품질 분석기를 통해 각 상의 불평형률을 모니터링하기 쉬우며, 이를 통해 설비의 유지보수 시점을 정확히 예측할 수 있습니다.

전력 품질과 관련된 흔한 오해와 사실

오해 1: 삼상 전원은 항상 단상보다 무조건 좋다

사실은 그렇지 않습니다. 삼상 전원은 설비 설치 비용이 높고, 배선이 복잡하며, 일반 가전제품에는 바로 연결할 수 없습니다. 소규모 가전에는 단상이 훨씬 경제적이고 안전합니다.

오해 2: 전압만 맞으면 전력 품질은 상관없다

전압의 크기만큼 중요한 것이 주파수의 일정함과 파형의 깨끗함입니다. 고조파(Harmonics)라는 성분이 전력망에 섞여 들어오면 기기가 과열되거나 데이터 오류가 발생할 수 있는데, 이는 삼상 전원이라도 관리가 안 되면 나타나는 문제입니다.

비용 효율을 높이는 전문가의 조언

전력 품질을 개선하고 비용을 절감하기 위해서는 다음의 전략을 고려해보세요.

1. 부하 분산: 단상 기기를 여러 대 사용할 경우, 삼상의 각 상에 부하를 고르게 나누어 연결하십시오. 한쪽 상에만 부하가 집중되면 전력 불평형으로 인해 에너지 손실이 커집니다.
   • 고조파 필터 설치: 산업 현장에서는 인버터 기기 사용이 많은데, 이때 발생하는 고조파를 제거하는 필터를 설치하면 변압기의 수명을 20% 이상 연장할 수 있습니다.
   • 역률 개선: 전기 요금을 줄이는 핵심은 역률 관리입니다. 콘덴서를 설치하여 무효 전력을 줄이면 전력 공급 효율이 올라가고 기본 요금을 절감할 수 있습니다.

자주 묻는 질문과 답변

가정집에 삼상 전원을 신청할 수 있나요?

네, 가능합니다. 하지만 전기 공사 비용이 발생하며, 한전과의 계약 전력 변경이 필요합니다. 대용량 전기차 충전기나 가정용 대형 태양광 설비를 운용하는 경우가 아니라면 일반 가정에서는 권장되지 않습니다.

전력 품질이 나빠지면 어떤 증상이 나타나나요?

가장 흔한 증상은 기기의 오작동, 모터의 과열, 조명 깜빡임, 그리고 전자제품의 수명 단축입니다. 심한 경우 전자기기가 타버리는 사고가 발생할 수 있습니다.

단상 기기를 삼상 전원에 연결할 수 있나요?

삼상 전원 내의 상전압(선과 중성선 사이)을 이용하면 단상 기기를 연결할 수 있습니다. 하지만 반드시 전문 전기 기술자의 확인을 거쳐 각 상의 부하가 균형을 이루도록 설계해야 합니다.

전력 품질 관리를 위한 필수 점검 리스트

여러분의 공간에서 전력 품질을 최상으로 유지하기 위해 정기적으로 확인해야 할 항목들입니다.

• 접지 상태 확인: 불안정한 접지는 전력 품질 저하와 감전 사고의 주범입니다.
• 접속부 조임 상태: 시간이 지나면 전선 접속부가 헐거워져 열이 발생하고 전압이 불안정해질 수 있습니다.
• 고조파 측정: 정밀 기기가 많다면 1년에 한 번 전력 품질 분석기를 통해 고조파 수치를 확인하세요.
• 부하 모니터링: 특정 시간에 전력 사용량이 급증하지 않는지 체크하여 피크 전력을 관리하십시오.

전력 품질은 단순히 전기를 쓰는 것을 넘어, 사용하는 기기와 우리의 안전을 지키는 중요한 관리 대상입니다. 단상과 삼상의 차이를 이해하고 적절한 환경에 맞는 전원을 선택하며, 주기적인 관리를 실천한다면 훨씬 경제적이고 안전한 전기 생활을 누릴 수 있을 것입니다.
