실효값 RMS의 의미와 전압 측정 원리

실효값 RMS의 개념과 전압 측정의 핵심 원리 이해하기

우리가 가정에서 사용하는 전기는 교류(AC) 방식입니다. 교류 전기는 전류의 방향과 크기가 시간에 따라 끊임없이 변화하는 파동 형태를 띱니다. 여기서 많은 분이 궁금해하는 지점이 있습니다. “방향과 크기가 계속 변하는 교류 전기를 어떻게 220V라는 하나의 숫자로 표현할 수 있을까?”라는 의문입니다. 이 질문에 대한 해답이 바로 실효값(RMS, Root Mean Square)입니다.

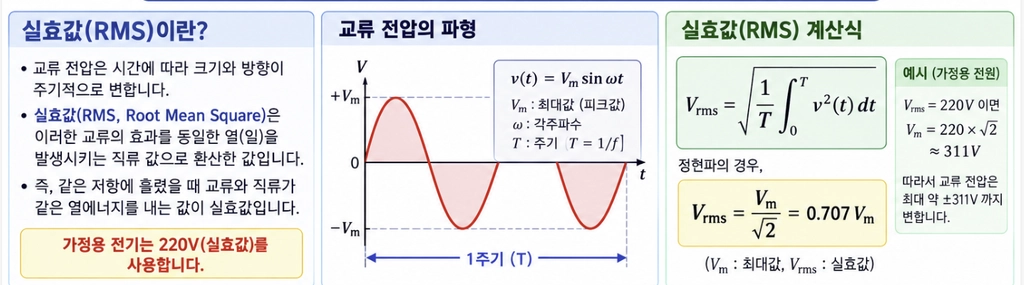

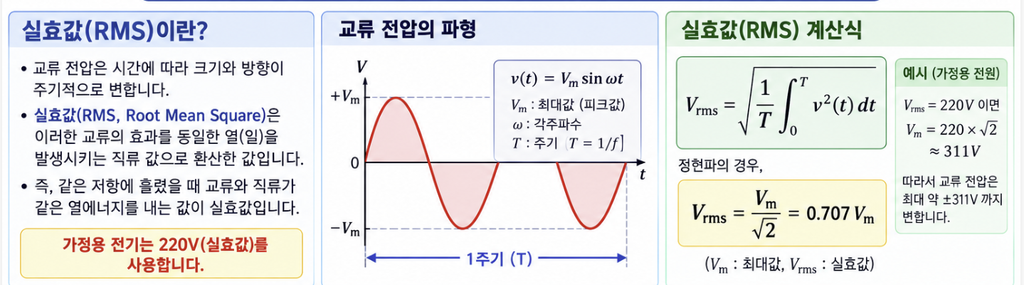

실효값 RMS란 무엇인가

실효값은 ‘실제로 효력을 발생하는 값’을 의미합니다. 교류의 전압이나 전류가 시간에 따라 변하더라도, 그 교류 전력이 직류(DC) 회로에서 소비하는 전력과 동일한 일을 할 수 있게 만드는 등가적인 전압이나 전류의 크기를 말합니다.

수학적으로는 ‘제곱 평균의 제곱근’이라는 뜻을 담고 있습니다. 파형의 각 순간 값을 제곱하고, 그 평균을 낸 뒤 다시 루트를 씌우는 과정입니다. 왜 이렇게 복잡하게 계산할까요? 교류의 순간 값은 플러스와 마이너스를 오가기 때문에 단순히 평균을 내면 0이 되어버리기 때문입니다. 전력은 전압의 제곱에 비례하므로, 제곱을 통해 음수 값을 양수로 변환하여 실제 에너지가 얼마나 전달되는지를 측정하는 가장 과학적인 방법이 바로 RMS입니다.

왜 실효값을 사용하는가

• 에너지 계산의 편의성: 직류 회로에서 사용하는 전력 공식(P=V²/R)을 교류에서도 그대로 사용할 수 있게 해줍니다.
• 안전과 규격: 가전제품이 견딜 수 있는 전압의 기준을 정할 때, 순간적인 최대치가 아닌 지속적인 에너지 전달 능력을 기준으로 삼아야 안전하기 때문입니다.
• 측정의 일관성: 전 세계 어디서나 교류 전압을 표기할 때 실효값을 기준으로 하므로 기기 호환성이 유지됩니다.

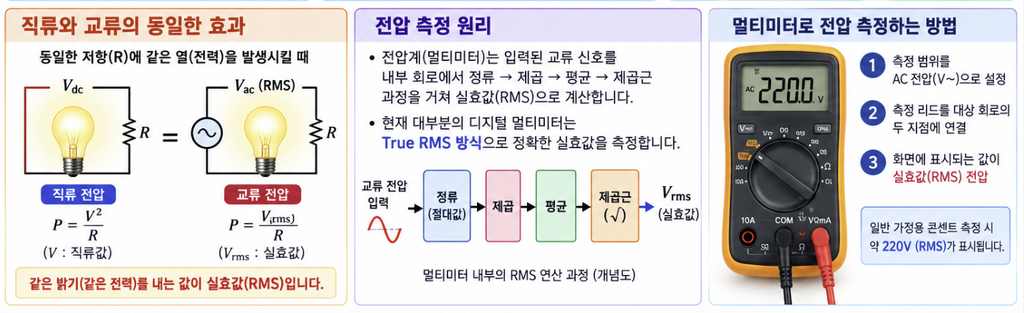

전압 측정기의 원리와 종류

우리가 흔히 사용하는 멀티미터나 테스터기는 전압을 측정할 때 내부 회로를 통해 실효값을 계산합니다. 하지만 측정기의 방식에 따라 정확도에 큰 차이가 발생할 수 있습니다.

평균 응답형 측정기

저가형 멀티미터에서 주로 사용하는 방식입니다. 파형이 완벽한 정현파(Sine Wave)라고 가정하고, 평균값을 측정하여 거기에 1.11이라는 상수를 곱해 실효값을 추정합니다. 파형이 찌그러지지 않은 깨끗한 전기라면 정확하지만, 노이즈가 많거나 파형이 왜곡된 경우에는 오차가 매우 큽니다.

진실효값(True RMS) 측정기

파형이 정현파이든, 톱니파이든, 왜곡된 파형이든 상관없이 실제 에너지 전달 능력을 직접 계산하여 표시하는 방식입니다. 현대의 전자 제품들은 전원 공급 장치에서 전류를 불규칙하게 끌어다 쓰기 때문에 전압 파형이 찌그러지는 경우가 많습니다. 따라서 정밀한 작업이나 전자 기기 수리를 위해서는 반드시 True RMS 측정기를 사용하는 것이 좋습니다.

실생활에서의 활용과 주의사항

가정이나 작업 현장에서 실효값의 개념을 이해하고 있으면 전기 안전과 효율적인 기기 관리에 큰 도움이 됩니다. 특히 노후된 건물의 전기 설비나 인버터, 모터 드라이브 등을 다룰 때는 더욱 주의가 필요합니다.

흔한 오해와 사실 관계

• 오해: 교류 220V는 항상 220V인가요?
• 사실: 220V는 실효값일 뿐, 실제 파형은 피크치(최댓값)로 약 311V까지 올라갔다가 내려옵니다. 즉, 전선은 311V의 전압을 견딜 수 있는 절연 성능을 갖추어야 합니다.
• 오해: 저렴한 테스터기로 측정하면 다 똑같지 않나요?
• 사실: 인버터 제어 기기나 LED 조명 등 비선형 부하가 많은 환경에서는 일반 측정기와 True RMS 측정기의 값 차이가 20% 이상 날 수도 있습니다.

전문가의 조언

가정용 멀티미터를 구매할 계획이라면 예산이 조금 더 들더라도 ‘True RMS’ 기능이 포함된 제품을 선택하는 것을 강력히 추천합니다. 이는 단순한 사양 차이가 아니라, 전압이 불안정한 환경에서 기기를 보호하고 정확한 진단을 내리기 위한 필수 요소입니다. 또한, 측정 시 리드선의 상태를 항상 점검하고, 높은 전압을 측정할 때는 반드시 절연 장갑을 착용하는 등 안전 수칙을 준수해야 합니다.

효율적인 전압 측정 및 관리 팁

전기 계통의 문제를 진단할 때 실효값의 변화를 관찰하는 것만으로도 많은 정보를 얻을 수 있습니다. 다음은 실무에서 활용 가능한 체크리스트입니다.

1. 부하 변동 관찰: 대형 가전이 작동할 때 전압 실효값이 급격히 떨어진다면 전선 용량이 부족하거나 접촉 불량일 가능성이 큽니다.
2. 고조파 노이즈 체크: True RMS 측정기로 측정했을 때와 평균 응답형 측정기로 측정했을 때 수치 차이가 크다면, 회로 내에 노이즈를 유발하는 고조파 성분이 많다는 신호입니다.
3. 전압 강하 확인: 콘센트 말단에서 전압을 측정하여 벽면 콘센트와 차이가 있는지 확인하십시오. 5% 이상의 전압 강하는 배선 노후화를 의미합니다.

자주 묻는 질문

질문: 전압이 220V라고 하는데 왜 실제 측정하면 230V가 나오나요?

답변: 한국의 표준 전압은 220V이지만, 전력 회사의 송전 상황이나 변압기와의 거리, 해당 지역의 부하 상태에 따라 실시간으로 변동합니다. 보통 207V에서 233V 사이라면 정상 범위로 간주합니다.

질문: True RMS 측정기가 왜 비싼가요?

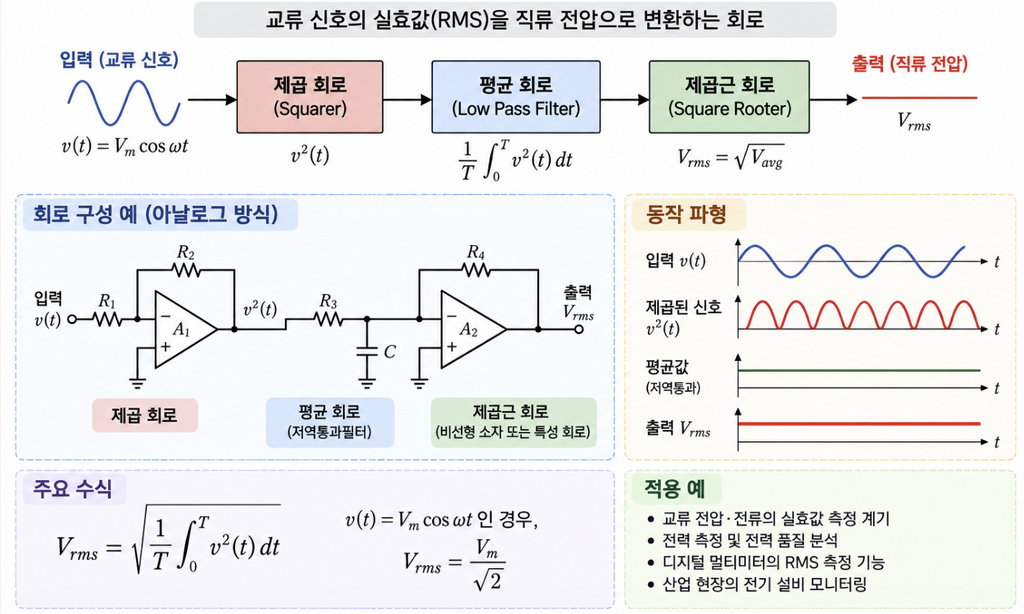

답변: 단순한 평균 계산 회로와 달리, 파형의 각 순간 값을 샘플링하고 이를 디지털로 고속 연산하여 실효값을 도출하는 복잡한 프로세서와 정밀한 아날로그-디지털 변환기(ADC)가 내장되어야 하기 때문입니다.

질문: 실효값을 알면 전기 요금을 계산할 수 있나요?

답변: 실효값(전압)과 전류값, 그리고 역률을 알면 실시간 소비 전력을 계산할 수 있습니다. 하지만 가정용 계량기는 누적 전력량(kWh)을 측정하므로, 순간적인 실효값 측정만으로는 전기 요금을 정확히 예측하기 어렵습니다. 다만 기기별 소비 전력을 대략적으로 추산하는 데는 매우 유용합니다.

전기는 눈에 보이지 않지만, 실효값이라는 과학적 약속을 통해 우리는 전기를 안전하고 체계적으로 사용할 수 있습니다. 측정기의 원리를 이해하고 올바른 장비를 사용하는 것은 단순히 기술적인 지식을 넘어, 가정과 작업 현장의 안전을 지키는 가장 기초적인 시작점입니다. 오늘 설명해 드린 내용을 바탕으로 여러분의 전기 생활이 한층 더 안전하고 스마트해지기를 바랍니다.
