전기설비 노후도와 위험도를 반영한 점검 우선순위 선정

전기설비 노후도와 위험도를 반영한 점검 우선순위 선정 시스템 소개

전기설비는 설치 후 시간이 지날수록 절연물의 성능이 떨어지고 접속부의 체결력이 약해지며, 열·진동·습기·먼지 등의 영향을 받아 고장 가능성이 높아집니다. 특히 변압기, 수배전반, 차단기, 전력케이블처럼 전력 공급의 중심 역할을 하는 설비에서 이상이 발생하면 단순한 부품 고장에 그치지 않고 대규모 정전, 생산 중단, 감전 또는 전기화재로 확대될 수 있습니다.

하지만 모든 전기설비를 동일한 주기와 방법으로 점검하는 것은 효율적인 관리 방식이라고 보기 어렵습니다. 같은 연도에 설치된 설비라도 운전 부하, 설치 환경, 정비 상태와 사고 이력에 따라 열화 속도가 달라지기 때문입니다. 따라서 설비의 사용연수뿐만 아니라 실제 상태와 사고 발생 가능성을 함께 분석하여 점검 대상을 선정해야 합니다.

전기설비 노후도와 위험도를 반영한 점검 우선순위 선정 시스템은 설비별 기본정보, 운전조건, 측정값, 점검 이력과 고장 이력을 종합적으로 분석하여 위험도가 높은 설비부터 점검하도록 지원하는 안전관리 체계입니다. 이를 활용하면 한정된 점검 인력과 예산을 필요한 설비에 집중하고, 노후시설을 사전에 점검하여 전기사고를 예방할 수 있습니다.

기존 정기점검 방식의 한계

기존의 전기설비 점검은 월간, 분기, 반기 또는 연간 단위로 점검계획을 수립하고 정해진 주기에 따라 시행하는 방식이 일반적입니다. 정기점검은 기본적인 설비 상태를 지속적으로 확인한다는 점에서 반드시 필요하지만 설비별 위험도 차이를 충분히 반영하지 못할 수 있습니다.

예를 들어 설치한 지 15년이 지난 변압기라도 부하율이 낮고 온도와 습도가 안정적으로 관리되며 예방정비가 꾸준히 이루어졌다면 비교적 양호한 상태를 유지할 수 있습니다. 반면 설치 후 5년밖에 지나지 않은 배전반이라도 과부하 운전이 반복되거나 먼지와 습기가 많은 장소에 설치되어 있다면 사고 위험이 더 높을 수 있습니다.

따라서 설치 연수만을 기준으로 노후설비를 분류해서는 안 됩니다. 설비의 상태, 운전환경, 이상 징후와 고장 발생 시 피해 규모까지 함께 고려해야 실질적인 점검 우선순위를 결정할 수 있습니다.

시스템의 기본 정보

해당 시스템을 구축할 때는 사업장 규모와 보유 설비 수, 동시 사용자 수, 센서 연동 범위, 데이터 보관기간 등을 고려해야 합니다. 특히 실시간 온도, 부하전류, 누설전류 또는 부분방전 센서를 연계하는 경우에는 데이터 저장용량과 통신환경을 충분히 확보해야 합니다.

노후도와 위험도 산정 방법

노후도와 위험도는 서로 관련이 있지만 같은 개념은 아닙니다. 노후도는 설비의 물리적 열화 수준과 잔여수명을 나타내고, 위험도는 사고 발생 가능성과 사고 발생 시 예상되는 피해 정도를 의미합니다.

예를 들어 사용연수가 오래된 설비라도 정비 상태가 양호하고 고장 시 영향이 작은 경우에는 위험도가 상대적으로 낮을 수 있습니다. 반대로 비교적 최근에 설치된 설비라도 과부하와 과열이 반복되고 정전 시 생산공정 전체가 중단된다면 높은 위험등급으로 분류할 수 있습니다.

위험도는 일반적으로 다음과 같은 구조로 산정할 수 있습니다.

종합위험도 = 사고 발생 가능성 × 사고 영향도 × 설비 중요도 보정계수

사고 발생 가능성에는 사용연수, 열화 상태, 운전 부하, 측정값과 고장 이력 등이 반영됩니다. 사고 영향도에는 정전 범위, 인명피해 가능성, 화재 확산 가능성과 복구비용이 포함됩니다. 여기에 병원, 데이터센터, 공장 핵심 생산라인과 같이 전력 공급이 중단되면 큰 피해가 발생하는 설비에는 중요도 보정계수를 적용할 수 있습니다.

다만 단순히 점수만 계산해서는 정확한 판단이 어렵습니다. 최근 열화상 온도가 급격히 상승하거나 절연저항이 지속적으로 낮아지는 설비는 현재 측정값이 기준 이내더라도 주의 대상으로 관리해야 합니다. 따라서 단일 측정값보다 시간에 따른 변화 추세를 함께 분석하는 것이 중요합니다.

점검 우선순위 등급 운영 예시

위 등급은 일반적인 운영 예시입니다. 사업장에서는 설비 종류와 중요도, 관련 기준, 제조사의 권장사항 및 전기안전관리자의 판단을 반영하여 세부 기준을 정해야 합니다.

또한 위험등급은 한 번 결정한 뒤 고정하는 것이 아니라 점검과 정비 결과에 따라 계속 조정해야 합니다. 보수가 완료되면 개선 전후 측정값을 비교하고 위험도를 다시 평가해야 하며, 동일한 문제가 반복되면 근본 원인을 조사해야 합니다.

노후시설 사전 점검 추진 절차

1. 전기설비 기초정보 정비

가장 먼저 변압기, 차단기, 수배전반, 케이블 등의 설비대장을 최신 상태로 정리해야 합니다. 설비명, 설치 위치, 제작사, 모델명, 정격용량, 설치 연도, 점검주기와 최근 정비일을 등록합니다.

자료가 누락되었거나 실제 설비와 일치하지 않는 경우에는 명판 확인, 단선결선도 검토, 공사 기록과 정비기록 조사를 통해 정보를 보완해야 합니다. 정확하지 않은 데이터로 산정한 위험도는 신뢰하기 어렵기 때문에 기초자료 정비가 우선되어야 합니다.

2. 노후설비 예비 선별

설치 후 장기간이 경과한 설비, 고장 이력이 있는 설비, 과부하가 반복되는 설비와 정비기록이 불분명한 설비를 먼저 선별합니다. 부품이 단종되었거나 예비품을 구하기 어려운 설비도 우선관리 대상으로 포함하는 것이 좋습니다.

설치 연수가 오래되지 않았더라도 침수 위험지역, 고온·다습한 장소, 분진이 많은 공장, 염해가 우려되는 해안지역에 설치된 설비는 열화 속도가 빠를 수 있으므로 별도로 분류해야 합니다.

3. 현장 육안점검 실시

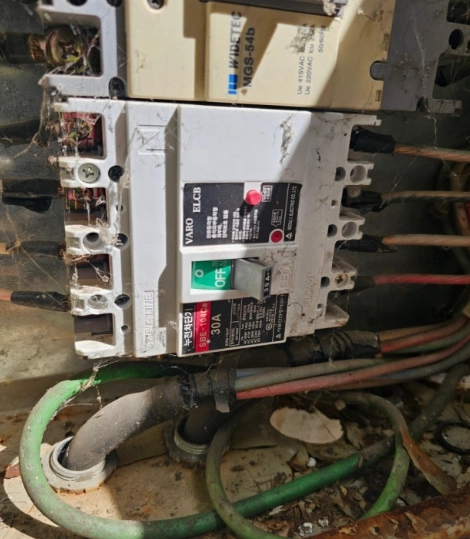

현장에서는 설비 외관의 부식, 변색, 균열, 누유, 소음, 냄새와 진동을 확인합니다. 배전반 내부에 먼지가 쌓였거나 결로 흔적이 있는지, 케이블 인입부가 적절히 밀폐되어 있는지, 충전부 주변에 불필요한 물품이 적재되어 있는지도 점검해야 합니다.

설비 주변의 환기 상태와 침수 가능성, 동물이나 해충의 침입 흔적도 확인해야 합니다. 작은 환경 이상이 절연저하와 단락사고의 원인이 될 수 있기 때문입니다.

4. 측정 및 정밀진단

통전 상태에서는 열화상 카메라를 이용해 변압기, 부스바, 차단기와 케이블 접속부의 온도를 측정할 수 있습니다. 특정 상의 온도가 다른 상보다 높다면 접촉불량, 부하 불평형, 과부하 또는 고조파 영향을 의심할 수 있습니다.

정전 상태에서는 절연저항 측정, 접속부 체결상태 확인, 차단기 동작시험, 보호계전기 시험과 내부 청소 등을 진행할 수 있습니다. 필요한 경우 부분방전 진단, 절연유 시험, 케이블 상태진단과 같은 정밀점검을 시행합니다.

5. 위험등급 부여 및 점검 우선순위 결정

기초정보와 현장점검 결과, 측정 데이터를 시스템에 입력하여 설비별 위험등급을 산정합니다. 위험등급이 높은 설비부터 정밀점검, 보수 및 교체계획을 수립합니다.

이때 동일한 위험점수를 받은 설비가 여러 대라면 인명피해 가능성, 정전 영향 범위, 대체전원 유무, 복구 소요시간과 부품 수급 가능성을 추가로 고려하여 최종 우선순위를 결정해야 합니다.

6. 예방정비 및 개선조치

접속부 풀림과 과열이 확인되면 단순히 볼트를 조이는 데 그치지 않고 접촉면 손상, 단자 변색, 부하전류와 케이블 허용전류까지 함께 확인해야 합니다. 절연 성능이 저하된 설비는 청소·건조·절연 보강 또는 교체 여부를 검토합니다.

반복적으로 차단기가 동작하는 경우에는 차단기 자체의 문제뿐만 아니라 과부하, 단락, 지락, 누설전류, 보호협조와 설정값을 종합적으로 조사해야 합니다. 원인분석 없이 차단기 용량만 높이면 보호기능이 약화되어 더 큰 사고로 이어질 수 있습니다.

7. 개선 결과 확인 및 이력관리

보수 작업이 완료되면 반드시 개선 전후의 측정값을 비교해야 합니다. 작업일자, 작업자, 교체 부품, 보수 내용, 측정 결과와 현장 사진을 시스템에 등록하면 이후 점검에서 열화 추세를 쉽게 파악할 수 있습니다.

조치를 완료하지 못한 부적합 사항에는 책임자와 완료 예정일을 지정하고, 기한이 지나면 경보가 발생하도록 관리하는 것이 효과적입니다.
