고압 케이블과 케이블 헤드 열화상태 점검 방법

고압 케이블과 케이블 헤드 점검의 필요성

전기는 현대 사회를 움직이는 보이지 않는 동력입니다. 가정이나 공장 그리고 커다란 빌딩에 이르기까지 전기가 닿지 않는 곳은 없습니다. 이러한 전기를 안전하게 전달하는 통로가 바로 고압 케이블입니다. 고압 전기는 일반 가정용 전기에 비해 훨씬 큰 에너지를 운반하기 때문에 철저한 관리가 필수적입니다.

고압 케이블의 끝부분인 케이블 헤드는 전기가 장비로 연결되는 아주 중요한 관문입니다. 이 부위는 구조적으로 복잡하고 다양한 스트레스를 받기 때문에 사고가 가장 빈번하게 발생하는 취약점이기도 합니다. 작은 이물질이나 미세한 시공 불량도 시간이 흐르면서 큰 사고로 이어질 수 있습니다.

열화상태를 점검한다는 것은 전선이나 연결 부위에서 발생하는 비정상적인 열을 미리 찾아내는 과정을 말합니다. 눈에 보이지 않는 위험을 빛과 열의 형태로 미리 포착하여 대형 정전이나 화재를 예방하는 가장 확실한 방법입니다. 전기 안전은 우연히 지켜지는 것이 아니라 철저한 점검과 예방에서 시작됩니다.

열화상 카메라의 원리와 이해

열화상 카메라란 눈에 보이지 않는 적외선 에너지를 감지하여 화면에 색상으로 표현해 주는 첨단 장비입니다. 모든 물체는 온도를 가지고 있으며 온도에 따라 방출하는 적외선의 양이 달라집니다. 열화상 카메라는 이러한 원리를 이용하여 대상의 표면 온도를 비접촉식으로 측정합니다.

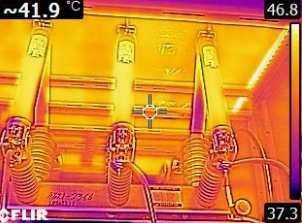

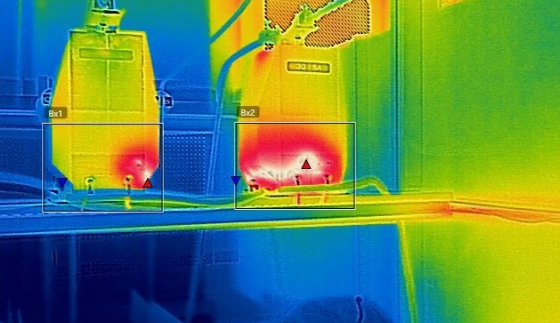

일반적으로 온도가 높은 곳은 붉은색이나 흰색으로 표시되고 온도가 낮은 곳은 푸른색이나 보라색으로 나타납니다. 전기 설비에서 특정 부분만 유독 온도가 높다면 그곳에 저항이 증가했거나 과부하가 걸리고 있다는 명백한 신호입니다. 접촉 불량이 발생하면 전류가 흐를 때 열이 발생하는데 이를 눈으로 즉시 확인할 수 있습니다.

이 장비의 가장 큰 장점은 전원을 차단하지 않은 상태에서도 살아있는 전기 설비를 그대로 점검할 수 있다는 점입니다. 작업자의 안전을 지키면서도 설비의 실제 운전 중 상태를 정확하게 파악할 수 있어 산업 현장에서 널리 활용되고 있습니다.

케이블 헤드에서 자주 발생하는 문제점

케이블 헤드는 고압 케이블과 변압기나 배전반 같은 기기를 연결해 주는 핵심 부위입니다. 이 부위는 전기적 스트레스와 기계적 장력이 동시에 작용하기 때문에 다양한 원인으로 열화 현상이 발생합니다. 가장 흔한 원인 중 하나는 시공 불량입니다. 작업자의 숙련도 부족이나 규격에 맞지 않는 시공은 공기 주머니를 만들고 이로 인해 부분 방전이 발생합니다.

습기와 먼지 같은 외부 환경 요인도 큰 문제입니다. 케이블 헤드 내부로 수분이 침투하거나 오염 물질이 쌓이면 절연 성능이 급격히 떨어집니다. 절연이 파괴되면 누전이나 섬락 현상이 일어나면서 엄청난 고열을 발생시키고 결국 폭발로 이어질 수 있습니다.

오랫동안 사용하면서 발생하는 자연스러운 노화 현상도 무시할 수 없습니다. 고무나 플라스틱 재질의 절연체는 세월이 흐르면서 탄력을 잃고 갈라지게 됩니다. 이러한 미세한 틈새로 전기가 새어나가면서 열화가 가속화되므로 정기적인 관찰이 필요합니다.

효과적인 열화상 점검을 위한 실천 방법

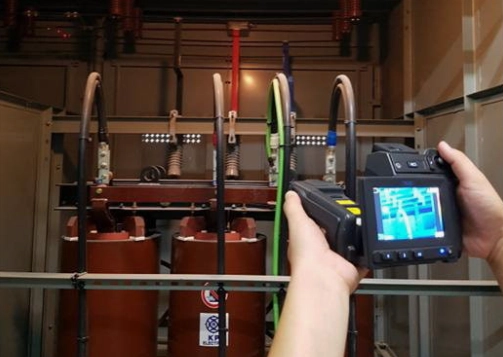

성공적인 열화상 점검을 위해서는 올바른 방법과 절차를 따르는 것이 중요합니다. 단순히 카메라를 켜고 화면을 바라보는 것만으로는 숨겨진 위험을 모두 찾아내기 어렵습니다. 몇 가지 실용적인 단계를 거쳐 체계적으로 점검을 진행해야 합니다.

먼저 점검 대상 설비가 충분한 부하를 받고 있는 상태에서 측정해야 합니다. 전기가 거의 흐르지 않는 상태에서는 문제가 있는 부위도 열을 발생시키지 않아 정상으로 오인할 수 있습니다. 최소한 평소 부하의 사십 퍼센트 이상이 흐를 때 측정하는 것이 가장 정확한 결과를 얻을 수 있습니다.

측정 각도와 거리도 매우 중요한 요소입니다. 대상과의 거리가 너무 멀면 정확한 온도를 측정하기 어렵고 장애물이 있으면 열화상 이미지가 왜곡될 수 있습니다. 케이블 헤드의 표면 방사율을 정확하게 설정하고 반사광이 들어오지 않는 각도에서 촬영하는 요령이 필요합니다.

• 부하율이 높은 피크 시간에 점검을 시행합니다
• 점검 거리는 제조사의 권장 사항을 준수합니다
• 주변 온도와 습도를 함께 기록하여 비교합니다
• 과거의 점검 데이터와 현재의 이미지를 대조합니다
• 이상 징후가 발견되면 즉시 전문가의 정밀 진단을 요청합니다

흔히 갖는 오해와 진실

전기 설비 점검에 대해 많은 사람들이 잘못 알고 있는 상식들이 있습니다. 이러한 오해는 자칫 방심을 불러일으켜 큰 사고로 이어질 수 있으므로 정확한 사실을 아는 것이 중요합니다.

첫 번째 오해는 새 제품은 점검할 필요가 없다는 생각입니다. 아무리 최신 설비라도 시공 과정에서의 미세한 실수나 제품 자체의 결함이 존재할 수 있습니다. 설치 직후와 초기 운영 기간이야말로 가장 철저한 점검이 필요한 시기입니다.

두 번째 오해는 열화상 카메라만 있으면 누구나 완벽하게 진단할 수 있다는 믿음입니다. 카메라는 도구일 뿐이며 화면에 나타나는 색상의 의미를 정확하게 해석하는 것은 사람의 몫입니다. 방사율에 대한 이해와 전기 설비의 구조적 지식이 뒷받침되어야 진정한 의미의 점검이 완성됩니다.

세 번째는 온도가 높지 않으면 완전히 안전하다는 생각입니다. 온도가 정상 범위 내에 있더라도 주변 부위와 비교했을 때 유독 온도가 높다면 그것은 이미 열화가 시작되고 있다는 신호입니다. 절대값뿐만 아니라 온도 차이를 함께 보는 지혜가 필요합니다.

비용 절감을 위한 현명한 점검 주기 설정

안전은 중요하지만 무리한 예산 집행은 기업이나 건물 관리자에게 큰 부담이 될 수 있습니다. 따라서 비용을 효율적으로 아끼면서도 안전을 확보하는 합리적인 점검 주기를 설정하는 것이 핵심입니다.

중요도가 매우 높고 전력 소비가 극심한 메인 변전소의 케이블 헤드는 최소 분기별로 한 번씩 점검하는 것이 바람직합니다. 반면 상대적으로 부하가 적고 위험도가 낮은 일반 장비는 반년에 한 번 또는 일 년에 한 번 점검하는 것으로 주기를 조절할 수 있습니다.

외부 전문 업체를 매번 부르는 대신 자체적으로 간이 열화상 장비를 보유하고 정기적으로 모니터링하는 것도 좋은 방법입니다. 소모되는 비용 대비 예방할 수 있는 사고의 경제적 손실을 고려한다면 열화상 점검은 가장 가치 있는 투자 중 하나입니다.

정기적인 점검을 통해 작은 문제를 초기에 발견하면 단순한 부품 교체나 청소만으로 해결할 수 있습니다. 하지만 시기를 놓쳐 대형 사고로 번지면 수리 비용뿐만 아니라 영업 중단에 따른 막대한 손해를 입게 되므로 예방 중심의 관리가 곧 최고의 절약입니다.

현장 전문가들이 조언하는 유용한 팁

오랫동안 현장에서 전기 설비를 다뤄온 전문가들은 몇 가지 실질적인 조언을 아끼지 않습니다. 이들의 경험에서 우러나온 팁을 기억해 두면 현장에서 큰 도움이 됩니다.

전문가들은 점검 기록을 꾸준히 문서화하는 것의 중요성을 강조합니다. 오늘 측정한 열화상 사진을 지난달 그리고 작년의 사진과 나란히 비교해 보면 온도 상승의 추세를 정확하게 읽어낼 수 있습니다. 급격한 변화가 보인다면 사고가 나기 전에 미리 조치를 취할 수 있는 골든타임을 확보하게 됩니다.

또한 점검 시 바람의 방향이나 주변 공기의 흐름도 고려하라고 조언합니다. 통풍이 잘되는 곳에 있는 케이블 헤드는 열이 쉽게 식어 온도가 낮게 측정될 수 있습니다. 주변 환경의 영향을 빼고 순수하게 전기적 요인으로 인한 열인지 판단하는 안목을 기르는 것이 중요합니다.

마지막으로 안전수칙의 철저한 준수를 당부합니다. 고압 전기가 흐르는 공간에서의 작업은 언제나 위험을 내포하고 있습니다. 적절한 보호구를 착용하고 안전 거리를 유지하며 숙련된 인력과 함께 2인 1조로 점검을 진행하는 원칙을 절대 잊지 말아야 합니다.

자주 묻는 질문과 답변

1. 열화상 점검을 할 때 전원을 반드시 차단해야 하나요?


   아닙니다. 열화상 카메라의 가장 큰 장점은 비접촉식 측정이 가능하다는 점입니다. 설비를 가동하는 활선 상태에서 측정해야 실제 부하가 걸렸을 때의 정확한 온도를 확인할 수 있으므로 차단할 필요가 없습니다.

2. 케이블 헤드의 정상 온도 범위는 어느 정도인가요?


   절대적인 정답은 없으며 주변 온도와 부하 상태에 따라 다릅니다. 중요한 것은 주변 부위와의 온도 차이입니다. 같은 조건의 다른 부위보다 온도가 섭씨 10도 이상 높다면 주의가 필요하며 30도가 넘으면 즉각적인 조치가 필요합니다.

3. 직접 열화상 카메라를 구매해서 점검해도 괜찮을까요?


   간단한 모니터링 용도의 보급형 장비는 직접 구매하여 일상 점검에 활용해도 좋습니다. 다만 고압 설비의 정밀 진단이나 법정 검사 수준의 신뢰성이 요구되는 경우에는 전문 자격을 갖춘 외부 업체의 도움을 받는 것이 안전합니다.

4. 날씨나 계절이 열화상 점검 결과에 영향을 미치나요?


   네, 큰 영향을 미칩니다. 여름철에는 주변 대기 온도가 높기 때문에 설비의 온도도 전체적으로 높게 나타납니다. 반대로 겨울철에는 냉각 효과로 인해 실제보다 온도가 낮아 보일 수 있으므로 계절적 특성을 감안하여 해석해야 합니다.

5. 케이블 헤드에서 열이 발생하면 무조건 교체해야 하나요?


   반드시 그런 것은 아닙니다. 열이 발생하는 원인이 단순한 단자 체결 불량이나 접촉면의 이물질 때문이라면 청소 후 다시 단단히 조여주는 것만으로도 해결될 수 있습니다. 다만 절연체 자체가 노화되었거나 손상된 경우에는 교체가 불가피합니다.
