접지시설 보폭전압과 접촉전압의 이해

지락사고 및 낙뢰피해로 부터 우리를 지키는 접지시설

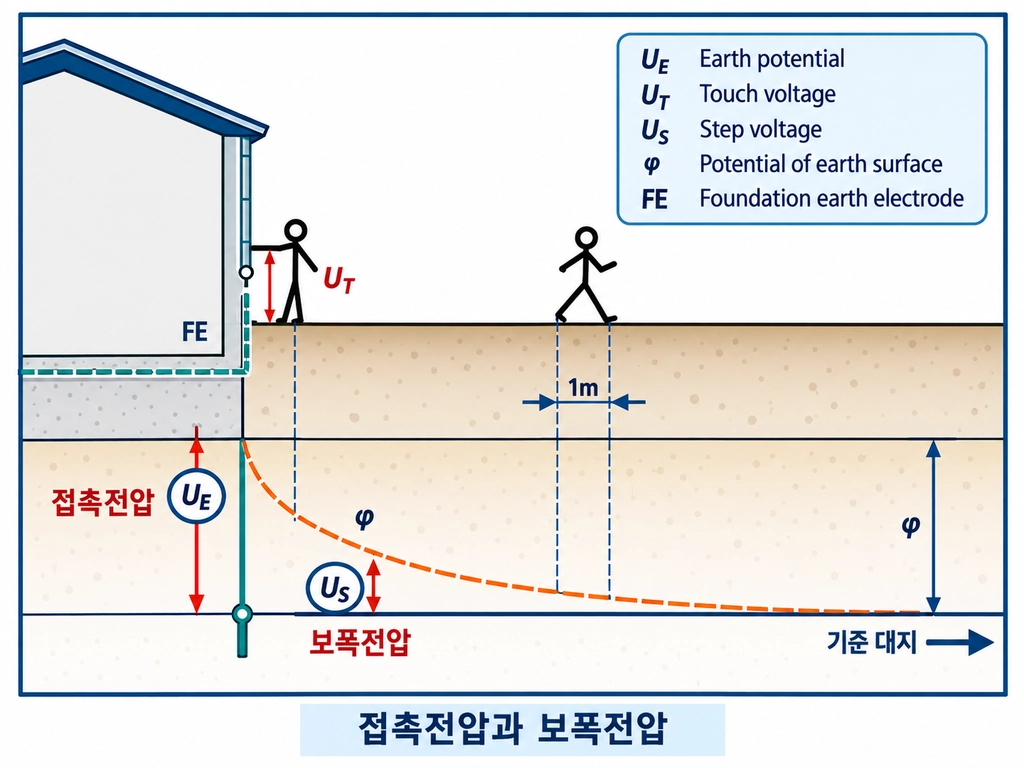

감전에 대한 인체의 위험의 정도를 나타내는 가장 중요한 요소는 인체를 통과하여 흐르는 전류값이고, 인체에 인가 되는 전압의 크기는 2차적 요소이다. 감전에 대한 위험 전압을 일률적으로 나타낼 수는 없지만 위험성의 한계, 즉 안전 전압에 대해서 살펴보면 대지에 접촉하고 있는 인체에 인가 되어 감전을 일으키는 전압으로는 접촉전압과 보폭전압 두가지로 구별할 수 있다.

벼락이 치거나 고압선이 끊어져 땅으로 떨어졌을 때, 또는 대형 건물의 접지 시스템에 문제가 생겼을 때 전기는 대지를 타고 사방으로 퍼져나갑니다. 이때 땅 위에 서 있는 사람의 신체 조건이나 행동 방식에 따라 치명적인 전압 차이가 발생하게 되는데, 이를 이해하는 것은 전기 안전의 기본이자 생명을 지키는 첫걸음입니다. 우리가 무심코 딛는 땅 위에서 보이지 않는 전기가 어떻게 흐르고 작용하는지 자세히 알아보겠습니다.

땅 위를 걸을 때 안전한 이유와 전기적인 원리

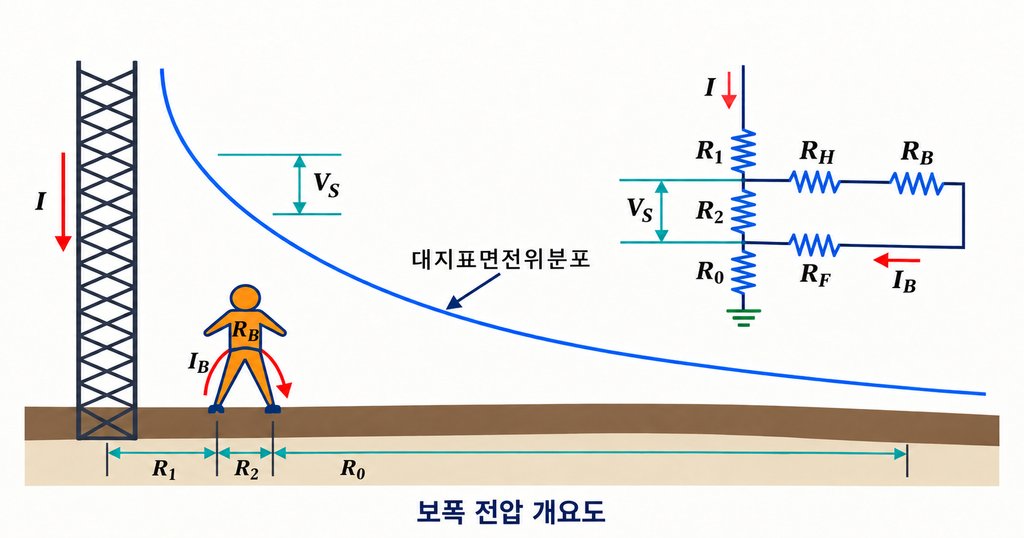

보폭전압은 지락 사고 등으로 인해 대지로 전류가 흘러 들어갈 때, 땅 위에 서 있는 사람의 양쪽 발 사이에 발생하는 전위차를 말합니다. 말이 조금 어렵게 느껴질 수 있지만, 원리는 간단합니다. 전기가 흐르는 지점에 가까울수록 전압이 높고, 멀어질수록 낮아집니다. 이때 사람이 두 발을 벌리고 서 있으면, 한쪽 발이 닿는 지점과 다른쪽 발이 닿는 지점 사이에 전압의 높고 낮음 차이가 생깁니다. 이 차이 때문에 전기가 하체로 흘러 들어오게 되는 것입니다.

상상해 보십시오. 커다란 나무에 벼락이 쳤거나 송전탑 근처에서 사고가 났다고 가정해 보겠습니다. 사고 지점 주변의 땅은 엄청난 양의 전기를 품고 사방으로 퍼뜨립니다. 이때 우리가 그 위를 걷는다면, 넓게 보폭을 디딜수록 양발 사이의 거리만큼 전압 차이가 크게 벌어집니다. 전압 차이가 크다는 것은 그만큼 강한 전류가 내 몸을 통과한다는 뜻이며, 심장 마비나 근육 경련을 일으킬 수 있는 위험한 상황으로 이어집니다.

이러한 보폭전압의 가장 무서운 점은 눈에 보이지 않는다는 사실입니다. 평범한 흙바닥이나 아스팔트 위를 걷고 있을 뿐인데, 바닥을 통해 밀려오는 전류를 사전에 알아채기가 매우 어렵습니다. 특히 비가 오는 날이나 땅이 축축한 상태에서는 전기가 더 잘 통하기 때문에 위험성이 기하급수적으로 증가합니다. 야외에서 전기 관련 사고 현장을 목격했거나 전선이 끊어진 것을 발견했을 때, 무턱대고 그 주변을 뛰어다니거나 평소처럼 걸어서 접근하면 안 되는 이유가 바로 여기에 있습니다.

손끝과 금속 외함 사이에서 일어나는 아슬아슬한 접촉

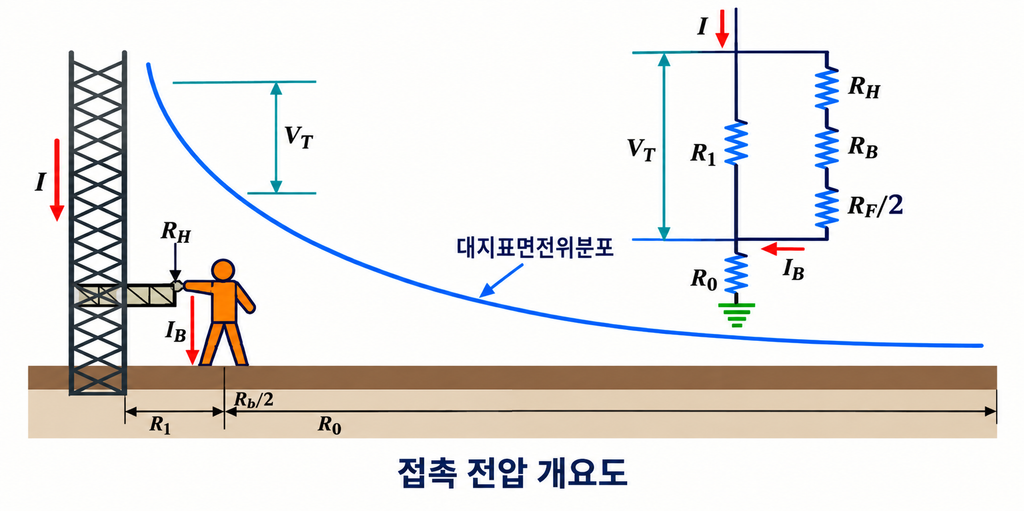

접촉전압은 보폭전압과 이름은 비슷하지만 상황이 조금 다릅니다. 이는 전기 기기의 절연이 파괴되어 누전이 발생했을 때, 전기가 흐르는 금속 외함이나 기기를 사람이 손이나 신체의 다른 부분으로 만질 때 발생하는 전위차를 의미합니다. 우리가 흔히 가정이나 산업 현장에서 겪는 감전 사고의 대부분은 바로 이 접촉전압과 관련이 깊습니다.

예를 들어 세탁기나 냉장고 같은 가전제품 내부의 전선이 낡아서 껍질이 벗겨지고, 이것이 기기의 철제 몸체와 닿았다고 해봅시다. 이 상태에서 제멋대로 흐르는 전류가 접지선을 통해 안전하게 빠져나가지 못하고 기기 표면에 남아있다면, 사용자가 이를 만지는 순간 전류는 손을 타고 들어와 몸을 관통해 바닥으로 빠져나가게 됩니다. 이 과정에서 기기를 만진 손과 발이 디디고 있는 바닥 사이의 전압 차이가 바로 접촉전압입니다.

접촉전압이 위험한 이유는 전류가 심장과 가까운 상체를 통과할 확률이 높기 때문입니다. 양손으로 기기를 잡거나 가슴 부위가 금속면에 닿은 채로 감전이 일어나면, 전류가 상체를 직접 지나치기 때문에 호흡 곤란이나 심실세동 같은 치명적인 생리적 반응을 유발하기 쉽습니다. 따라서 가전제품이나 산업용 설비에 완벽한 접지 시설을 갖추는 것은 접촉전압을 원천적으로 낮추어 인명을 보호하는 가장 핵심적인 방어선이 됩니다.

위험한 상황에서 몸을 보호하는 현명한 보행 기술

야외에서 전기가 땅으로 흐르는 사고를 마주했거나 고압선이 떨어진 구역을 지나야만 하는 비상 상황이라면, 보폭전압으로부터 자신을 보호하는 방법을 반드시 알고 있어야 합니다. 일반적인 걸음걸이로 걷는 것은 두 발 사이의 거리를 넓게 만들기 때문에 양발 사이의 전압 차이를 극대화하여 감전 위험을 키웁니다. 이럴 때 사용하는 특수한 이동 방법이 있습니다.

첫 번째 방법은 양발을 완전히 붙인 채로 깡충깡충 뛰어서 이동하는 것입니다. 양발이 항상 붙어있다면 두 발 사이의 거리는 거의 제로에 가깝기 때문에, 양발 사이에 발생하는 전위차도 거의 생기지 않습니다. 이론적으로 전위차가 없다면 전류는 내 몸을 통해 다른 쪽 발로 흐를 수 없습니다. 비록 모양새는 조금 우스꽝스러울 수 있지만, 생명이 위태로운 순간에는 가장 확실하고 실용적인 생존 기술이 됩니다.

두 번째 방법은 한쪽 발의 발뒤꿈치와 다른쪽 발의 발가락을 서로 맞닿게 하면서 아주 조금씩 끌듯이 걸어가는 것입니다. 이 역시 양발이 떨어지는 거리를 최소화하여 전위차를 줄이는 원리입니다. 다만 이 방법은 완벽하게 거리를 없애기는 어려우므로, 가능하다면 현장을 완전히 우회하거나 전기가 차단될 때까지 그 자리에 멈춰 서 있는 것이 가장 안전합니다. 전기 사고 현장에서는 호기심에 접근하지 않고 멀리 떨어지는 것이 상책입니다.

전기 설비의 보이지 않는 안전망

우리가 실내에서 안전하게 전기를 사용할 수 있는 이유는 눈에 보이지 않는 곳에서 묵묵히 제 역할을 다하고 있는 접지 시설 덕분입니다. 접지란 전기 기기의 금속 외함이나 전력 설비를 도체를 통해 땅과 전기적으로 연결하는 것을 말합니다. 누전이 발생했을 때 전기가 사람의 몸을 통과해 바닥으로 흐르는 대신, 저항이 훨씬 낮은 접지선을 따라 안전하게 땅속으로 흘러 들어가도록 유도하는 것입니다.

제대로 시공된 접지 시스템은 누전 발생 시 신속하게 누전차단기를 작동시켜 전원을 차단하는 역할도 합니다. 전류가 접지선을 타고 대지로 빠져나갈 때, 차단기는 이를 감지하여 0.1초도 안 되는 순식간에 전기를 끊어버립니다. 이 덕분에 우리는 세탁기나 전자레인지를 만질 때 접촉전압의 공포로부터 벗어날 수 있습니다. 하지만 접지선이 끊어졌거나 낡아서 제 기능을 하지 못하면, 전기는 갈 곳을 잃고 기기 표면에 머물다가 사용자를 향해 흐르게 됩니다.

따라서 주기적으로 건물의 접지 저항을 측정하고 전기 설비를 점검하는 것이 중요합니다. 특히 습기가 많거나 물을 자주 사용하는 장소, 그리고 옥외에 설치된 전기 시설물은 부식이 빠르게 진행될 수 있으므로 전문가를 통한 정기적인 안전 진단이 필수적입니다. 눈에 보이지 않는다고 해서 관리를 소홀히 하면, 어느 날 갑자기 예고없이 찾아오는 치명적인 사고로 이어질 수 있습니다.

전기 안전에 관해 흔히 하는 오해와 진실

전기와 관련된 안전 상식 중에는 잘못 알려진 내용이 적지 않습니다. 그중 대표적인 것이 절연화만 신으면 모든 감전 사고로부터 안전할 것이라는 믿음입니다. 시중에 판매되는 안전화나 작업화는 어느 정도 절연 성능을 가지고 있어서 어느 정도의 전압은 막아줄 수 있습니다. 하지만 이는 어디까지나 보조적인 수단일 뿐입니다. 고압의 전류가 흐르는 환경에서는 일반적인 작업화의 절연 성능이 순식간에 파괴될 수 있으며, 비에 젖거나 땀이 차면 절연 기능은 크게 떨어집니다.

또 다른 오해는 전기가 흐르는 곳에서 공중에 떠 있으면 절대 감전되지 않는다는 생각입니다. 물론 땅과의 접촉이 완전히 차단된 상태라면 보폭전압이나 접지와의 전위차에 의한 감전은 피할 수 있습니다. 하지만 새들이 고압선에 앉아도 감전되지 않는 이유와 달리, 사람이 인공 구조물 위에서 어설프게 떠 있을 때는 공기의 절연 파괴나 주변의 다른 금속 구조물과의 접촉으로 인해 여전히 위험에 노출될 수 있습니다. 완벽한 절연 장비와 안전 수칙 준수가 병행되지 않는 한, 공중에 있다는 이유만으로 안전을 장담할 수는 없습니다.

마지막으로 가정용 전기는 전압이 낮아서 보폭전압이나 접촉전압을 신경 쓸 필요가 없다는 생각도 위험합니다. 220볼트의 가정용 전기도 조건에 따라서는 치명적인 사고를 일으킬 수 있습니다. 특히 욕실이나 주방처럼 물기가 많은 곳에서는 인체의 전기 저항이 급격히 낮아지기 때문에, 작은 접촉전압이나 누전에도 심각한 충격을 받을 수 있습니다. 가정 내 모든 콘센트와 가전제품에 올바른 접지가 되어 있는지 확인하고, 누전차단기가 정상적으로 작동하는지 정기적으로 테스트 버튼을 눌러 확인하는 습관이 필요합니다.

비용 부담을 줄이면서 전기 안전을 확보하는 실천 전략

전기 안전 시설을 정비하거나 보강하는 일은 큰 비용이 들 것이라는 선입견 때문에 미루어지는 경우가 많습니다. 하지만 효율적인 방법을 선택한다면 적은 비용으로도 큰 안전 효과를 거둘 수 있습니다. 가장 먼저 할 수 있는 일은 집안이나 일터의 콘센트 상태를 직접 점검하는 것입니다. 접지형 콘센트가 제대로 설치되어 있는지, 그리고 플러그를 꽂았을 때 헐거워지지 않고 단단하게 고정되는지 육안으로 확인하는 것만으로도 많은 위험 요소를 걸러낼 수 있습니다.

만약 오래된 주택이나 건물이라서 접지 시설이 아예 없거나 부실하다면, 전기 공사를 전면적으로 다시 하기는 비용 부담이 큽니다. 이럴 때는 누전차단기능이 강화된 고성능 멀티탭을 활용하거나, 각 회로별로 소형 누전차단기를 추가로 설치하는 방식을 고려해볼 수 있습니다. 완전한 접지 공사만큼 완벽하지는 않지만, 누전 발생 시 전원을 즉시 차단하여 접촉전압으로 인한 치명상을 예방하는 데 큰 도움이 됩니다.

정기적인 자가 점검을 생활화하는 것도 비용이 전혀 들지 않는 최고의 안전 전략입니다. 월 1회 이상 분전반에 있는 누전차단기의 테스트 버튼을 눌러 스위치가 즉시 내려가는지 확인하고, 가전제품의 전선이 씹히거나 피복이 벗겨진 곳은 없는지 주기적으로 살펴보는 것만으로도 대형 사고를 미연에 방지할 수 있습니다. 안전은 비용의 크기보다 평소의 작은 관심과 올바른 지식에서 시작됩니다.
