전기설비에 역률이 무엇이며 왜 중요할까?

역률은 전기를 얼마나 알뜰하게 사용하는지 나타내는 지표입니다

우리가 일상에서 사용하는 전기는 단순히 콘센트에 꽂으면 흐르는 물처럼 보이지만, 실제로는 매우 복잡한 물리적 과정을 거칩니다. 이때 전기를 효율적으로 사용하고 있는지 알려주는 가장 중요한 지표가 바로 역률입니다. 역률을 한마디로 정의하자면 ‘전력 공급원으로부터 받은 전체 전기 중에서 실제로 일을 하는 데 사용된 전기의 비율’이라고 할 수 있습니다.

우리가 전기 요금을 낼 때, 단순히 전등을 켜거나 가전제품을 돌리는 데 쓰인 에너지뿐만 아니라 전기를 보내고 받는 과정에서 발생하는 손실까지 고려해야 합니다. 역률이 낮다는 것은 전기를 아주 많이 끌어다 쓰지만, 실제로 기기를 구동하는 힘은 적게 발휘한다는 뜻입니다. 마치 컵에 맥주를 따를 때 거품만 잔뜩 있고 실제 마실 수 있는 맥주는 적은 상황과 비슷합니다. 거품은 비용만 차지하고 우리에게 아무런 만족을 주지 못하는 것과 같습니다.

역률이 전기 설비와 우리 생활에 왜 중요한가요

역률이 중요한 이유는 크게 세 가지 측면에서 살펴볼 수 있습니다.

• 전기 요금 절감: 산업용이나 상업용 전기 요금 체계에서는 역률이 일정 기준(보통 90%)보다 낮으면 페널티로 기본요금이 할증됩니다. 반대로 역률을 잘 관리하면 전기 요금을 할인받을 수 있습니다.

• 설비의 수명 연장: 역률이 낮으면 전선이나 변압기에 불필요한 전류가 계속 흐르게 됩니다. 이는 설비의 발열을 유발하고 노후화를 촉진하여 고장의 원인이 됩니다.
• 에너지 효율 극대화: 전력 시스템 전체의 과부하를 방지하여 정전 위험을 줄이고, 보다 안정적인 전력 공급 환경을 조성합니다.

역률을 이해하기 위한 핵심 개념

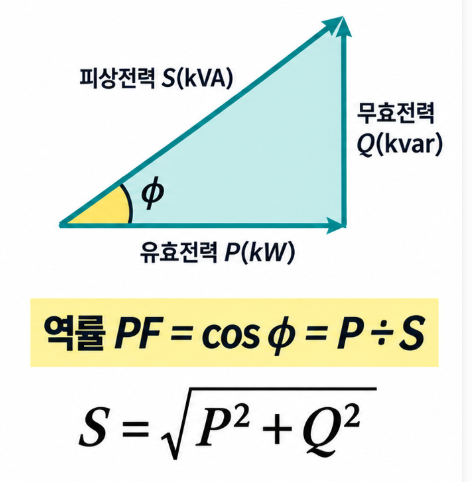

전력에는 세 가지 종류가 있습니다. 이를 이해하면 역률을 훨씬 쉽게 파악할 수 있습니다.

1. 유효전력(Active Power): 실제로 기기를 작동시키는 데 쓰이는 진짜 힘입니다. 단위는 와트(W)를 사용합니다.
   • 무효전력(Reactive Power): 기기를 돌리기 위해 자기장을 만드는 등 준비 과정에 필요한 전력입니다. 실제로 일을 하지는 않지만, 반드시 필요합니다. 단위는 바르(var)를 사용합니다.
   • 피상전력(Apparent Power): 유효전력과 무효전력을 합친 전체 전력입니다. 단위는 볼트암페어(VA)를 사용합니다.

역률은 피상전력 대비 유효전력의 비율(유효전력/피상전력)로 계산됩니다. 이 값이 1에 가까울수록 전기를 낭비 없이 아주 효율적으로 사용하고 있다는 의미입니다.

역률의 종류와 특성

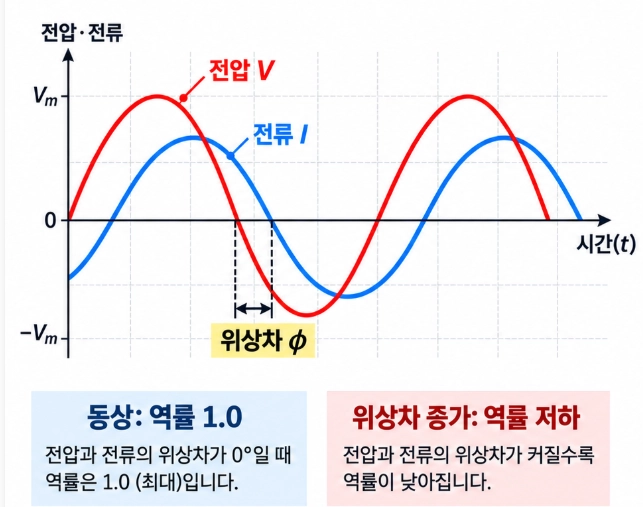

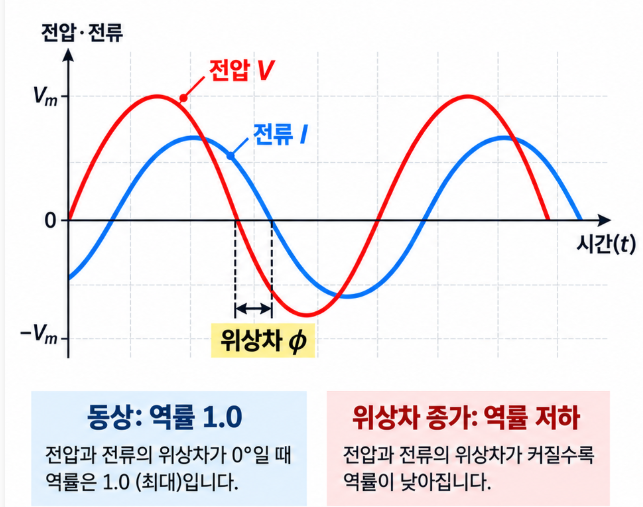

역률에는 크게 앞선 역률과 뒤진 역률이 있습니다. 대부분의 가전제품이나 모터는 코일 성분을 포함하고 있어 전류가 전압보다 늦게 흐르는 ‘뒤진 역률’을 가집니다. 반대로 콘덴서와 같은 설비는 전류가 전압보다 빠르게 흐르는 ‘앞선 역률’을 만듭니다. 우리는 이 두 가지 성분을 적절히 조합하여 전체 역률을 1에 가깝게 맞추는 작업을 수행합니다.

실생활에서 역률을 관리하는 방법

일반 가정에서는 역률을 크게 신경 쓰지 않아도 되지만, 상가나 공장을 운영하는 분들이라면 다음의 팁을 참고하는 것이 좋습니다.

• 고효율 장비 도입: 인버터 제어 방식의 모터나 고효율 변압기는 역률이 좋게 설계되어 있어 불필요한 무효전력 발생을 줄여줍니다.
• 역률 개선용 콘덴서 설치: 전기 설비 전문가를 통해 부하 특성에 맞는 진상 콘덴서를 설치하면, 뒤진 역률을 보상하여 전체 효율을 비약적으로 높일 수 있습니다.
• 노후 설비 교체: 오래된 모터나 조명 안정기는 역률이 매우 나쁜 경우가 많습니다. 주기적으로 점검하여 효율이 좋은 최신 제품으로 교체하는 것만으로도 전기 요금 절감 효과를 톡톡히 볼 수 있습니다.

역률에 관한 흔한 오해와 진실

많은 사람이 오해하는 부분 중 하나가 “역률만 높으면 무조건 좋은 것 아닌가?”라는 점입니다. 사실 역률은 100%가 가장 좋지만, 지나치게 높은 앞선 역률이 되면 오히려 전력 계통에 무리를 줄 수 있습니다. 과유불급이라는 말처럼, 적절한 범위(보통 90~95%) 내에서 유지하는 것이 가장 이상적입니다.

또한, “가정집 전기 요금에는 역률이 적용되지 않으니 무시해도 된다”고 생각하는 경우도 많습니다. 맞습니다. 가정용 전기 요금 청구서에는 역률에 따른 페널티가 명시되어 있지 않습니다. 하지만 역률이 낮은 가전제품을 많이 사용하면 전력선의 손실이 커지고 이는 곧 국가 전체적인 에너지 낭비로 이어집니다. 따라서 에너지 절약을 위해 효율적인 가전제품을 선택하는 습관은 매우 바람직합니다.

전문가가 제안하는 관리 전략

전기 설비 전문가들은 다음과 같은 체계적인 접근을 추천합니다.

첫째, 부하 분석을 먼저 실시하세요. 어떤 장비에서 무효전력이 가장 많이 발생하는지 측정해야 합니다. 모터가 많은 공장이라면 모터 부하에 집중하고, 조명이 많은 상가라면 안정기 효율을 먼저 체크해야 합니다.

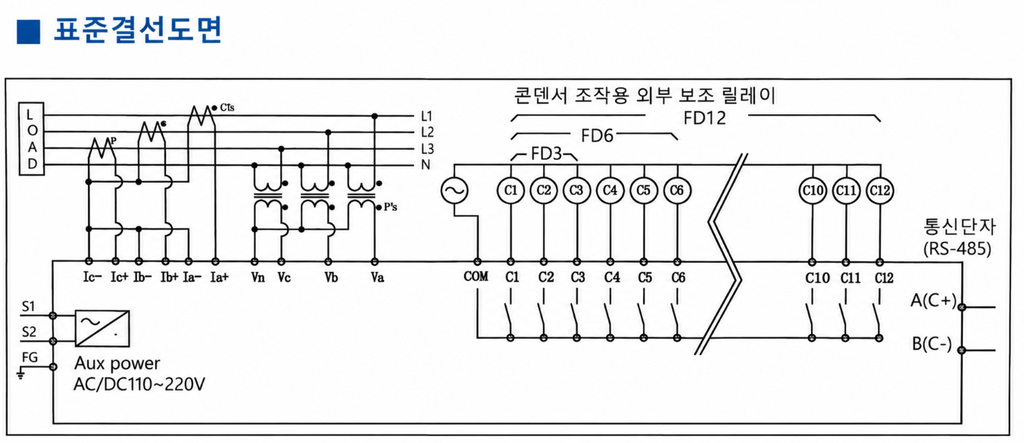

둘째, 자동 역률 제어 장치(APFR)를 활용하세요. 부하의 변동에 따라 콘덴서의 용량을 자동으로 조절해 주는 장치입니다. 이를 설치하면 사람이 일일이 조작할 필요 없이 항상 최적의 역률을 유지할 수 있어 매우 경제적입니다.

셋째, 정기적인 유지보수를 생활화하세요. 콘덴서도 소모품입니다. 시간이 지나면 효율이 떨어지거나 내부 절연체가 파손될 수 있으므로 매년 정기 점검을 통해 정상 작동 여부를 확인하는 것이 중요합니다.

자주 묻는 질문과 답변

Q: 역률이 좋으면 전기 요금이 얼마나 줄어드나요?

A: 산업용 전기 사용자의 경우, 역률이 90% 미만일 때 1% 낮아질 때마다 기본요금이 일정 비율로 할증됩니다. 반대로 90%를 초과하면 그만큼 기본요금을 감면받습니다. 사업장 규모에 따라 연간 수백만 원에서 수천만 원까지 차이가 날 수 있습니다.

Q: 가정용 전기에서는 왜 역률을 따지지 않나요?

A: 가정의 경우 각 가구마다 역률을 측정하기에는 계량기 비용과 관리 비용이 너무 많이 들기 때문입니다. 하지만 최근에는 에너지 효율 등급 제도를 통해 가전제품 자체의 역률과 효율을 관리하도록 유도하고 있습니다.

Q: 역률 개선용 콘덴서를 설치하면 화재 위험은 없나요?

A: 규격에 맞는 제품을 정확한 용량으로 설치하고, 정기적으로 점검한다면 화재 위험은 매우 낮습니다. 다만, 무분별하게 용량이 큰 콘덴서를 설치하거나 노후된 콘덴서를 방치할 경우 과열로 인한 사고 가능성이 있으므로 반드시 면허를 가진 전기 기술자를 통해 작업해야 합니다.

비용 효율적인 활용 방안

역률 개선은 단순한 비용 지출이 아니라 미래를 위한 투자입니다. 설비 투자 비용 대비 전기 요금 절감액을 계산해 보면 보통 1~2년 내외로 초기 투자 비용을 회수할 수 있는 경우가 많습니다. 특히 공장과 같이 24시간 모터를 가동하는 곳이라면 역률 개선은 선택이 아닌 필수입니다.

또한, 정부에서 시행하는 ‘에너지 효율 향상 사업’이나 ‘중소기업 설비 교체 지원금’ 등을 활용하면 투자 비용의 상당 부분을 지원받을 수 있습니다. 거주지나 사업장 소재지의 에너지 관리 공단 홈페이지를 주기적으로 확인하여 이러한 지원 혜택을 놓치지 않는 것이 현명한 관리 방법입니다.

마지막으로, 역률은 눈에 보이지 않지만 전기 설비의 건강 상태를 알려주는 체온계와 같습니다. 우리 사업장이나 가정의 전기가 얼마나 건강하게 흐르고 있는지 한 번쯤 관심을 가져보세요. 작은 관심이 모여 큰 에너지를 아끼고, 더 나아가 안전하고 효율적인 전기 사용 문화를 만드는 밑거름이 될 것입니다.
